سلام! من تامین کننده شیلنگ های EN857 SC هستم و اغلب در مورد نحوه محاسبه دبی این شیلنگ ها از من سوال می شود. این یک جنبه حیاتی است، به ویژه برای کسانی که در صنایعی که به سیستم های هیدرولیک متکی هستند. بنابراین، بیایید مستقیماً به آن شیرجه بزنیم و روند را مرحله به مرحله تجزیه کنیم.
ابتدا بیایید بفهمیم نرخ جریان در واقع به چه معناست. به عبارت ساده تر، دبی حجم سیالی است که در یک زمان معین از نقطه معینی عبور می کند. برای شیلنگ های EN857 SC، محاسبه نرخ جریان کمک می کند تا اطمینان حاصل شود که سیستم هیدرولیک به طور موثر و ایمن کار می کند.
چند فاکتور کلیدی وجود دارد که باید هنگام محاسبه دبی شیلنگ های EN857 SC در نظر بگیریم. اینها شامل قطر داخلی شیلنگ، سرعت سیال و ویسکوزیته سیال است. بیایید نگاهی دقیق تر به هر یک از این عوامل بیندازیم.
قطر داخلی شیلنگ
قطر داخلی (ID) شیلنگ نقش مهمی در تعیین میزان جریان دارد. یک شناسه بزرگتر اجازه می دهد تا مایع بیشتری از شیلنگ عبور کند و در نتیجه سرعت جریان بالاتری ایجاد می شود. برعکس، یک شناسه کوچکتر جریان سیال را محدود می کند و منجر به سرعت جریان کمتر می شود.
برای اندازه گیری قطر داخلی شیلنگ EN857 SC می توانید از کولیس استفاده کنید. برای اطمینان از دقت، شناسه را در چندین نقطه در طول شلنگ اندازه گیری کنید. هنگامی که اندازهگیری ID را دارید، میتوانید از آن در محاسبه نرخ جریان استفاده کنید.
سرعت سیال
سرعت سیال به سرعت حرکت سیال در شیلنگ اشاره دارد. این تحت تأثیر عواملی مانند فشار در سیستم و مقاومت ارائه شده توسط شیلنگ است. به طور کلی، فشار بالاتر باعث افزایش سرعت سیال می شود که به نوبه خود سرعت جریان را افزایش می دهد.
برای محاسبه سرعت سیال می توانید از فرمول زیر استفاده کنید:
[V = \frac{Q}{A}]
کجا:
- (V) سرعت سیال است (بر حسب متر بر ثانیه)
- (Q) میزان جریان (بر حسب متر مکعب در ثانیه) است.
- (A) سطح مقطع شیلنگ (بر حسب متر مربع) است.
سطح مقطع شیلنگ را می توان با استفاده از فرمول مساحت یک دایره محاسبه کرد:
[A=\pi\times(\frac{ID}{2})^2]
جایی که (ID) قطر داخلی شیلنگ است.
ویسکوزیته سیال
ویسکوزیته اندازه گیری مقاومت سیال در برابر جریان است. یک سیال چسبناک تر، مانند روغن با درجه ویسکوزیته بالا، در مقایسه با سیال با چسبندگی کمتر، کندتر از شیلنگ جریان می یابد. این بدان معنی است که ویسکوزیته سیال می تواند تأثیر قابل توجهی بر سرعت جریان داشته باشد.
هنگام محاسبه دبی شیلنگ های EN857 SC، مهم است که ویسکوزیته سیال را در نظر بگیرید. برای تعیین ویسکوزیته سیال در دمای کارکرد سیستم می توانید به نمودار ویسکوزیته سیال مراجعه کنید.
محاسبه نرخ جریان
اکنون که عوامل کلیدی را پوشش دادیم، بیایید همه آن ها را کنار هم بگذاریم و نرخ جریان را محاسبه کنیم. رایج ترین فرمولی که برای محاسبه دبی استفاده می شود عبارت است از:
[Q = A \ بار V]
جایی که (Q) نرخ جریان، (A) سطح مقطع شیلنگ و (V) سرعت سیال است.
بیایید یک مثال را مرور کنیم. فرض کنید یک شلنگ EN857 SC با قطر داخلی 25 میلی متر (یا 0.025 متر) داریم. ابتدا سطح مقطع را محاسبه می کنیم:
[A=\pi\times(\frac{0.025}{2})^2\approx 4.91\times10^{-4}\ m^2]
سرعت سیال را 2 متر بر ثانیه فرض کنیم. اکنون می توانیم نرخ جریان را محاسبه کنیم:
[Q = 4.91\times10^{-4}\times2 = 9.82\times10^{-4}\ m^3/s]
برای تبدیل آن به لیتر در دقیقه، از ضریب تبدیل استفاده می کنیم: (1\ m^3 = 1000\ L) و (1\ دقیقه = 60\ ثانیه).
[Q=\frac{9.82\times10^{-4}\times1000\times60}{1}= 58.92\ L/min]
ملاحظات دیگر
توجه به این نکته مهم است که عوامل دیگری نیز وجود دارند که می توانند بر سرعت جریان شیلنگ های EN857 SC تأثیر بگذارند. این موارد شامل طول شیلنگ، تعداد خمهای شلنگ و نوع اتصالات مورد استفاده میشود. یک شیلنگ بلندتر یا یک شیلنگ با چندین خم مقاومت در برابر جریان را افزایش می دهد و سرعت جریان را کاهش می دهد. به طور مشابه، استفاده از اتصالات نامناسب نیز می تواند منجر به کاهش سرعت جریان شود.
هنگام انتخاب شیلنگ های EN857 SC برای کاربرد خود، توجه به این عوامل ضروری است تا اطمینان حاصل شود که شیلنگ ها می توانند سرعت جریان مورد نیاز را تحمل کنند. همچنین ممکن است بخواهید با یک مهندس هیدرولیک یا یک متخصص در این زمینه برای دریافت محاسبات و توصیه های دقیق تر مشورت کنید.
محصولات مرتبط

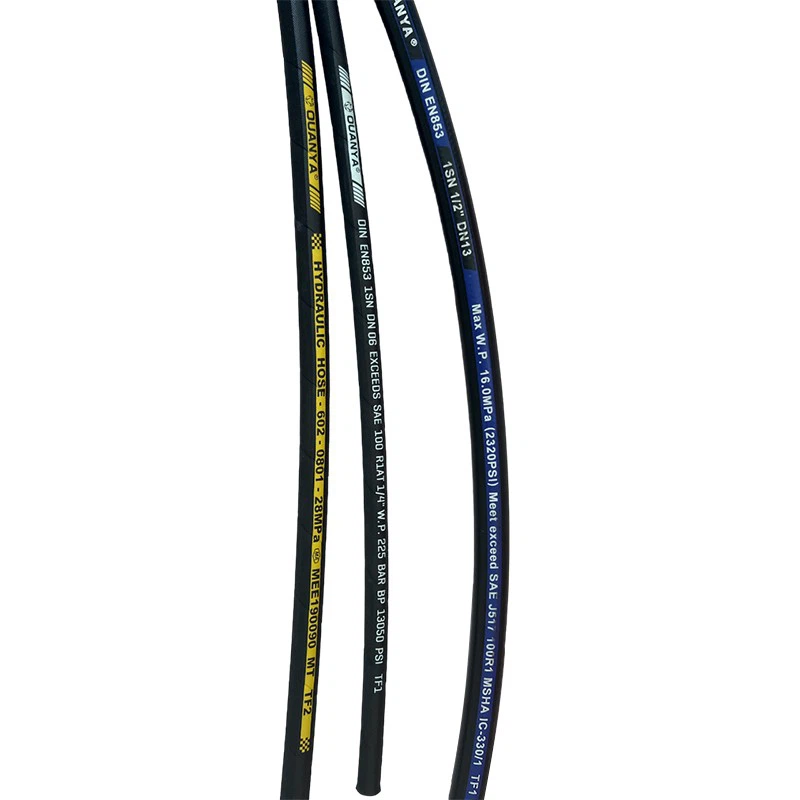

اگر به دنبال انواع دیگر شیلنگ های هیدرولیک هستید، ما مجموعه ای از محصولات با کیفیت بالا را نیز ارائه می دهیم. ما را بررسی کنیدSAE 100RAT EN853 SN DNV،SAE 100R13، وEN856 - 4SHشیلنگ ها این شیلنگ ها برای برآوردن نیازهای مختلف طراحی شده اند و می توانند افزودنی عالی برای سیستم های هیدرولیک شما باشند.
نتیجه گیری
محاسبه دبی شیلنگ های EN857 SC گام مهمی در حصول اطمینان از عملکرد کارآمد و ایمن سیستم های هیدرولیک است. با در نظر گرفتن عواملی مانند قطر داخلی شیلنگ، سرعت سیال و ویسکوزیته سیال می توان دبی را به دقت محاسبه کرد. به یاد داشته باشید که عوامل دیگری مانند طول شلنگ، خمیدگی و اتصالات را نیز در نظر بگیرید.
اگر به دنبال شیلنگ های EN857 SC با کیفیت بالا هستید یا در مورد محاسبات نرخ جریان سؤالی دارید، در تماس با آن درنگ نکنید. ما اینجا هستیم تا به شما کمک کنیم تا راه حل های مناسب برای نیازهای هیدرولیک خود را پیدا کنید. چه یک کارخانه در مقیاس کوچک یا یک مرکز صنعتی بزرگ باشید، ما می توانیم محصولات و پشتیبانی مورد نیاز شما را ارائه دهیم. بنابراین، بیایید گفتگو را شروع کنیم و ببینیم چگونه می توانیم برای بهینه سازی سیستم های هیدرولیک شما با هم کار کنیم.
